一、數據采集終端產品概述

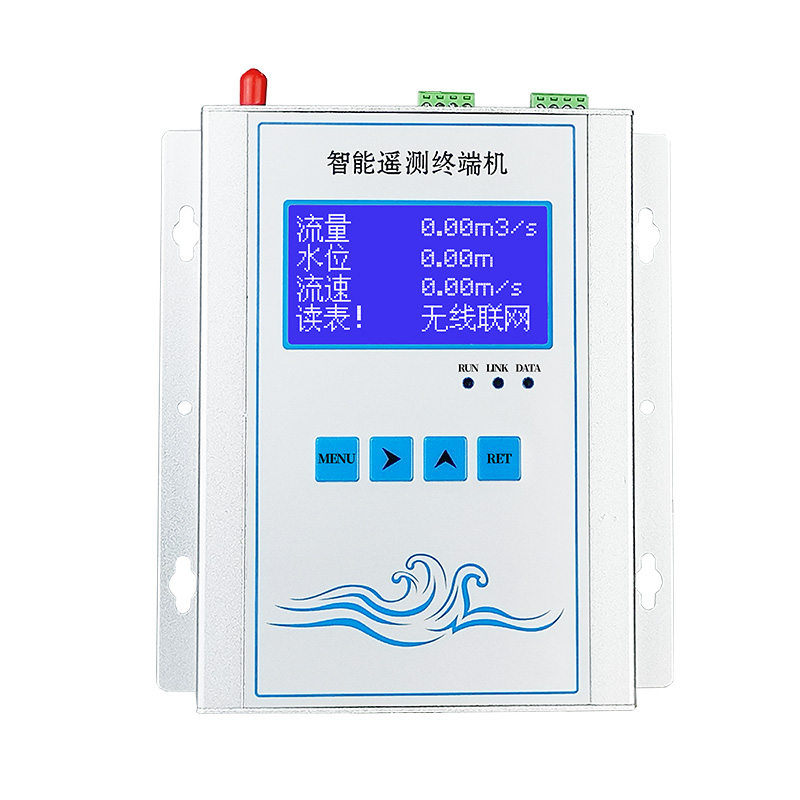

數據采集終端(本文簡稱RTU終端機),集成低功耗無線通信技術、以太網傳輸技術，擁有多路模擬量、開關量采集功能和邏輯控制功能，自帶顯示屏方便現場直觀查看數據和配置工作參數，可監測現場傳感器變化數據、控制狀態，自動報警、自動上報。主要針對水資源、水利、氣象、農業、環保、油田等行業的遠程遙測監測應用。
二、數據采集終端產品特點
1.采用高性能的工業級ARM處理器，強大的邏輯運算能力。
2.含有WATCHDOG和FLASH的微處理器，使系統具有更強的抗干擾能力。
3.采集變化量功能：采集壓力、水位、水質、溫度、氣象等模擬量信號超限自動報警。
4.采集儀表數據功能：采集流量計、雨量計的流量、雨量數據。
5.采集IO狀態功能：采集現場IO設備如閥門、水泵等運行狀態信號。
6.雙RS485通訊接口，支持遠程圖像拍照。
7.可內置大容量MicroSD卡,自動存儲數據報表，支持U盤數據導出功能。
8.支持可設定的模擬量報警上、下限范圍，自動上報報警信息。
9.支持遠控功能，可遠程控制水泵、閥門等設備。
10.支持供電狀態和箱門狀態檢測。
11.支持斷網補報功能，拒絕數據漏報。
12.支持GPRS無線方式與網口有線方式同時通訊。
13.支持抄錄多種設備通訊協議(請在購買時注明,說明要接入的儀表型號)。
14.具有自動定時上報和事件觸發上報機制。
15.支持MJ-GPRS協議通信方式,方便與監控中心直接對接使用。
16.支持《水資源監測數據傳輸規約》和《污染物在線監測數據傳輸規約》。
17.內嵌看門狗、不死機、掉線自動恢復。
18.工業級品質保證、性能穩定可靠，性價比高。
19.提供串口程序升級和遠程升級功能。
三、數據采集終端技術參數
AI輸入配置：6路模擬量采集輸入(其中1路可采集電池電壓)。
DI輸入配置：5路開關量輸入。
DO輸出配置：3路繼電器輸出。
存儲容量：8M循環存儲。
報表存儲：MicroSD卡，支持U盤數據導出功能。
1路有線以太網口通訊(選配)。
1路4G支持移動、聯通、電信通訊。
串口配置：2路RS485(一路抄表另一路相機拍照)。
波特率：RS485 1200～57600bits/s可選。
供電電源：9V~30V DC。
平均電流：<40mA/12V。
四、使用條件
工作環境：溫度：-30℃～75℃；濕度：<95%（無凝結）
安裝方式：固定孔安裝
外形尺寸：160mm×148mm×41mm
