    雷達表面流速測流系統

    2025-04-21·320 瀏覽

    雷達表面流速測流系統

    一、雷達表面流速測流系統產品簡介

    ML3雷達波定點在線測流是一種全自動流量遙測系統,可以全程監測明渠水流量過程。該測流系統不受溫度、濕度、降雨、水深、渾水、水面漂浮物影響,非常適合灌區、河道等明渠渠道水情下的流量測驗。

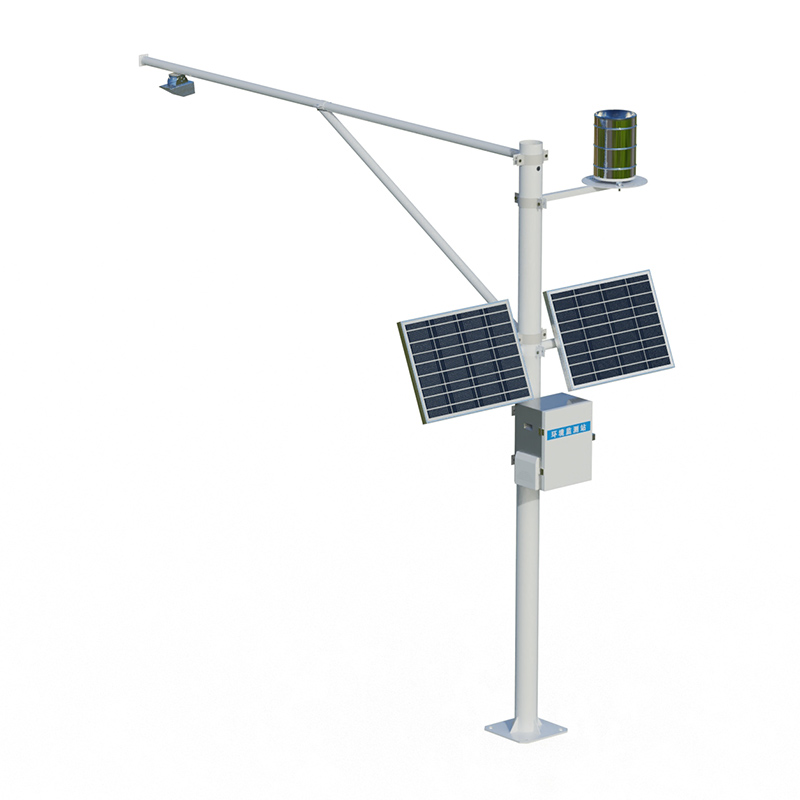

    二、雷達表面流速測流系統組成部分

    主要組成設備

    (1)雷達水位表面流速流量三合一;

    (2)遙測終端機RTU;

    (3)太陽能供電系統;

    (4)立桿與支架;

    (5)避雷接地。

    三、雷達表面流速測流系統工作原理

    雷達表面流速儀是基于脈沖雷達技術原理測量河渠水體表面流速,同時與雷達水位傳感器配合使用,安裝在河道、灌區等明渠渠道的規則型斷面處,計算流量,即:在規則斷面處,測量出水流通過該斷面的速度,同時測量出水體的深度,通過數學幾何原理計算出通過該斷面的水流流量。

    四、雷達表面流速測流系統測流站特性

    雷達表面流速測流系統的主要特性是采用非接觸式方式測流,其主要有一套雷達水位流速流量三合一傳感器組成,通過立桿架設方式懸空于渠道上方,通過對規則斷面的水位深度及瞬時表面流速的測量,計算出此一時刻通過該斷面的流量。主要特性如下:

    (1)優勢

    采用非接觸式,可帶水安裝,不受渠道水流、積水限制;

    無阻水現象;

    不易受渠道中的雜物、漂浮物影響;

    不受水質、泥沙含量的影響;

    適用于流速較快、流量較大的渠道。

    (2)干擾因素

    風速的影響:風速容易造成水面的波動,產生誤報誤測現象;

    流速較慢:當水面流速較慢時候,測量誤差增大;

    風沙天氣:風沙天氣對雷達波的信號強度影響較大,致使測量誤差較大;

    強降雨天氣:遇到強降雨的天氣,雷達波容易受雨強影響,致使測量誤差較大。

    五、雷達表面流速測流系統技術參數

    水位測量

    測距范圍:0.1-40米

    測距精度:±5mm

    測距分辨率:1mm

    間隔時間:1-5000min

    流速測量

    測距范圍:0.15~15m/s

    測速精度:±2%

    速度分辨率:0.01m/s

    流量測量

    流量=平均流速x過流斷面面積x修正系數

    平均流速由流速計采集流體表面流速,并經過模型計算得到

    過流斷面面積由水位計測得的水位以及斷面信息算出

    雨量監測

    測量范圍:雨強0~4mm/min

    測量精度:±0.2mm

    分辨率:0.2mm

    承雨口徑:φ200mm

    供電方式:太陽能電池板+蓄電池組合供電

    太陽能功率:100W(選配)

    蓄電池參數:DC3.7V 10Ah

    支架高度:立桿3米橫臂3米

    工作環境:-45℃~85℃(不結冰狀態)
