閃電定位儀器

一、閃電定位儀器產品簡介

閃電定位儀器是全數字化電場探測與雷電預警平臺，其核心電場探測結構基于電荷感應原理、采用MEMS（微機電系統）技術研制，無電機等易磨損可動機械部件，具有體積小、功耗低、可靠性高、易于集成等突出優點。該系統采用電場微分結合門限閾值優化雷電預警算法，與常規采用的門限閾值方法相比較，大概率規避人為干擾（雨天/大風/雪天/揚塵）等引起的誤報問題，進一步提高了預警的準確度。雷電預警系統預警準確、便于組網、安裝方便，主要面向航天國防、氣象、石油石化、電網、景區、礦山、油庫、軍事等領域大氣電場探測和雷電局域短時預警的應用需求。

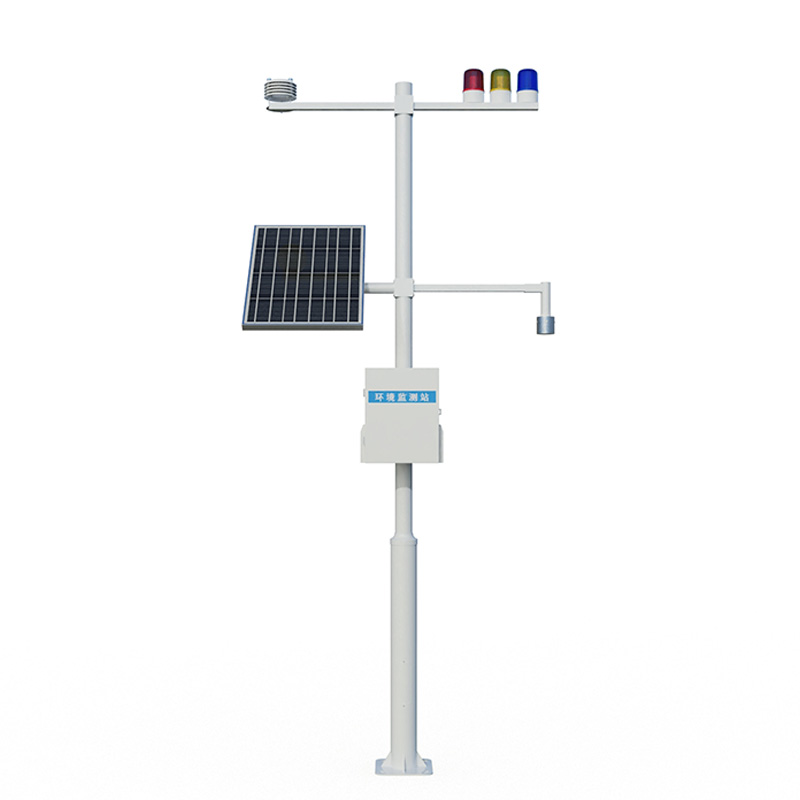

二、閃電定位儀器產品構成

1.雷電預警探頭

2.數據處理主機

3.太陽能供電系統

4.防直擊雷系統

5.浪涌系統

6.接地系統

7.選配功能，溫度、濕度、升降避雷針

三、閃電定位儀器產品特點

1.用戶可以將雷電預警系統探頭與電腦連接，從而達成遠程監控的目的

2.通過對數據的分析，對雷云靜電場強度和極性變化做出更準確的判斷

3.本系統可以與聲光報警系統相連接

4.系統軟件具備了完善的網絡傳輸功能；數據的傳輸完全遵循網絡協議

5.配套中央監控軟件，用戶可通過一臺PC機進行監控使用

四、閃電定位儀器技術參數

五、閃電定位儀器安裝注意事項

1.雷電預警探頭應在晴天進行安裝

2.雷電預警探頭應安裝于無遮擋以及周邊無遮擋物的戶外

3.不得安裝在發電機排氣出口處、電線桿旁及高壓線下

4.在非正常情況下，在突起于地面、靠近天線桿或其他設備時，場強及其測試數據有可能會被干擾

5.有線方式下，室外電場儀探頭至室內主機的布線距離不建議超過100米

6.更多詳情請咨詢本公司

7.如有參數更新，恕不另行通知，技術解釋權歸本公司所有

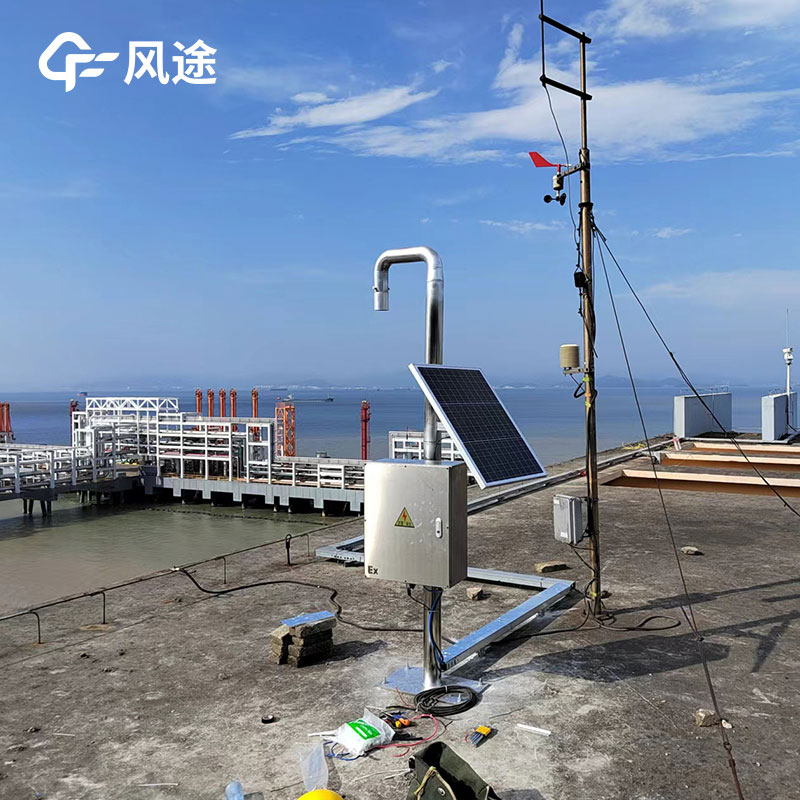

六、閃電定位儀器安裝步驟

1.從箱子取出全套雷電預警系統

2.將支架固定到指定安裝位置，用螺栓固定

3.將避雷針頂部的接閃尖連接接地線，另外一端接地線從支架內部引入，從支架底部孔引出，將接地極及其他接地裝置安裝完畢后，將避雷針接地線連接

4.將大氣電場儀探頭的線從支架內部引入，從支架中間的孔引出，接入到主控箱，主控箱內有三根線，按照顏色連接，并做好絕緣處理

5.將太陽能板固定到支架上，將太陽能線按照顏色接入到引出的電源線上

6.在控制室內將控制箱在合適的位置安裝，一般選擇掛墻。將報警器的線接入到控制箱，按照顏色與控制箱連接。將220V電源接入到空開上

7.從前端主控箱按照接口引出一根網線，一根控制線，接入控制室內的控制箱，按照接口將網線、控制線接入

8.將主控箱開關、室內控制箱開關電源打開

9.打開電腦，將主控箱IP輸入電腦即可
