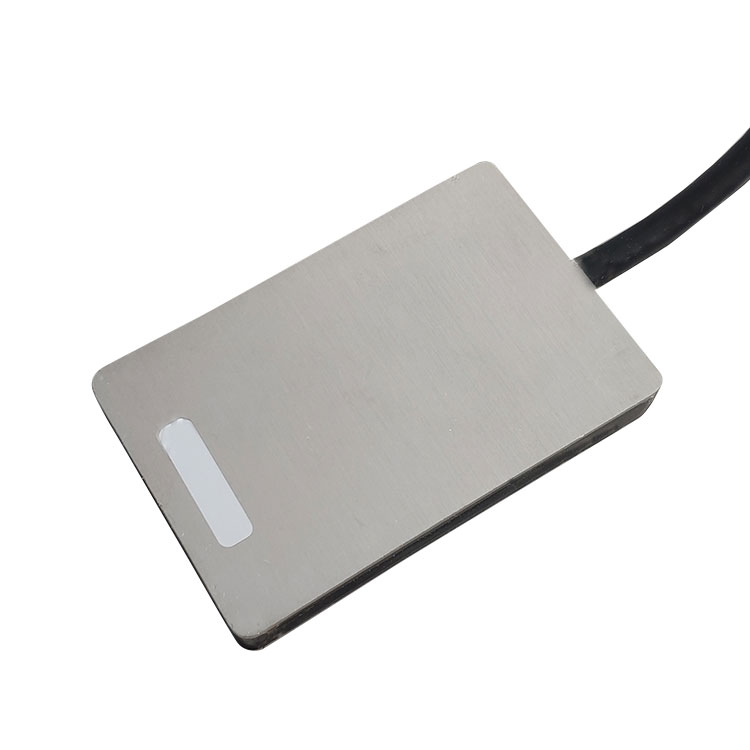

一、熱通量記錄儀產品概述
熱通量記錄儀又稱作熱流板、土壤熱通量板、熱流計等名稱，是用來測量熱通量的儀器，可以用于土壤內部測量。它通過一個熱電堆，以電壓形式輸出，電壓正比于熱通量，它容易操作，特別適用于測量土壤和建筑墻體、玻璃墻體的熱導率。利用埋在土中2cm處的熱通量板所測量得到的土壤熱通量值。一年當中，它是隨著季節的變化而變化，夏季土壤熱通量為正值，既有熱量進入土壤層中，而且量值較大；冬季則土壤熱通量為負值，土壤中的熱量向大氣釋放，但量值較小。
二、熱通量記錄儀適用范圍
本品可廣泛用環境、農業、林業、種植、建筑、等領域。
三、熱通量記錄儀技術參數
供電電壓：□12-24V□5V
輸出信號：□電流型4～20mA□0-2V□RS485定制
測量范圍：-200至200 w/m2
內阻小于300Ω
測量精度：小于5%
熱流計算公式
熱流量（w/m2）=系數（w*m-2/mv）*輸出
工作電流:12V上電約26mA
四、熱通量記錄儀功能特點
1.體積小巧，測量快速準確
2.低功耗設計，采用合理的功耗控制模式
3.性能穩定
五、熱通量記錄儀測量方法

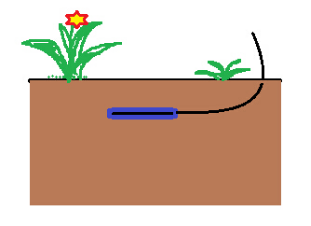

1.土壤中測量方法
應該使板面與熱流量方向相垂直，水平放置于土壤層中。傳感器的埋設深度，通常是距自然下墊面3-10厘米深處，應盡量避免直接設置在土層表面，因?yàn)樽匀幌聣|面并非幾何平面，表面的微小起伏將使傳感器讀數失去代表性，同時傳感器的上表面直接與空氣接觸也可能產生輻射誤差。通常在觀測場地選擇一塊具有代表性的地段，用鏟刀垂直向下挖一剖面，
從土壤表面向下沿剖面量出所需要的深度，然后沿水平方向掏空，其大小正好可以放置熱流板，并使傳感器的上下兩側面能與土壤保持良好的接觸，將導線沿剖面引出再將土壤回填。但要注意，熱流板的埋設深度應該是其中心線與土壤表面的距離。

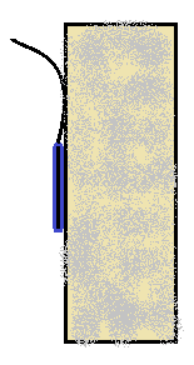

2.墻面上測量方法
首先將熱流傳感器表面均勻涂上凡士林，將涂有凡士林的熱流傳感器貼在墻體表面，使墻體和熱流傳感器能夠進行緊密接觸，停留幾分鐘后，待熱流傳感器適應環境溫度后可開始測量。
