一、多參數水質在線監測設備產品介紹
1.概述

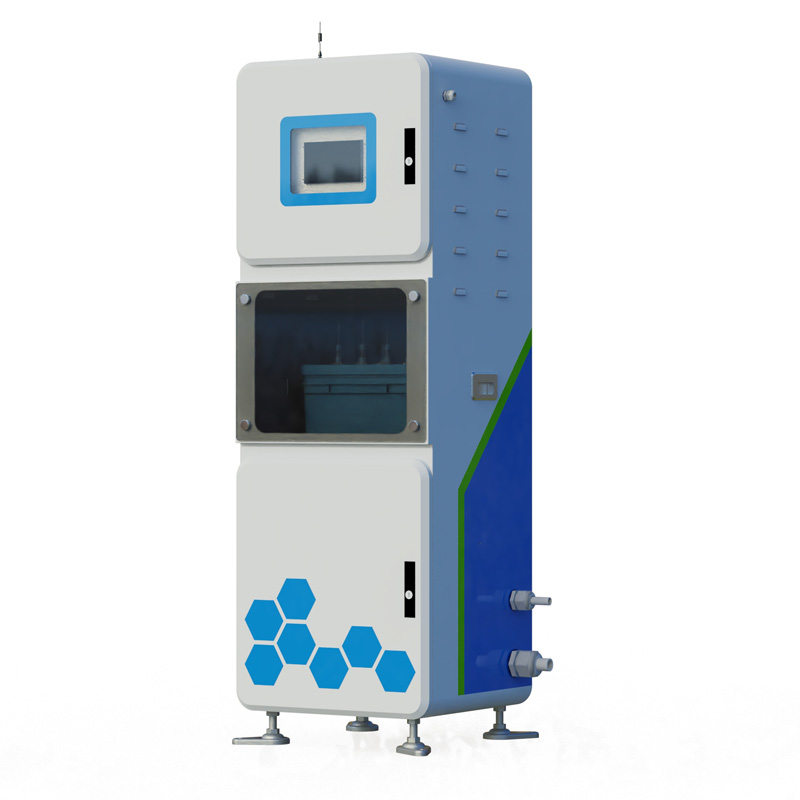

QSZ05多參數水質在線監測設備是基于物聯網技術的綜合傳感器采集、顯示、分析系統，供水水質監測微系統，由穩流排氣單元、分析測試單元、系統控制單元和遠程通訊單元等組成，具備完善的供電、防雷、網絡通訊等功能。
2.產品定位
QSZ105多參數水質在線監測設備具有自動監測功能，一體化抽取式微型水質自動監測站主要監測項目為：PH、溫度、濁度、電導率、溶解氧、COD、氨氮、懸浮物、總氮等。它采用高度集成技術，在一個機柜內實現了自動水質監測功能。
多參數水質在線監測設備可廣泛用于河流、城市或村鎮自來水廠、自來水輸水管網、自來水二次供水、用戶末梢、室內游泳池、大型凈水設備和直飲水等水質在線監測，是水廠生產過程控制、水利水務管理、衛生監督等領域必不可少的在線分析設備。
3.功能與特點
GPRS聯網4G
支持擴展RJ45聯網
支持擴展傳感器遠傳
支持LED屏顯示7.0寸觸摸控制屏
支持擴展安卓屏顯示、存儲
擴展安卓屏支持2G數據存儲、U盤數據導出
支持一路RS485 modbus-RTU協議從站
支持多通道RS485 modbus-RTU傳感器擴展
配套物聯網數據展示、存儲、分析平臺
平臺支持TCP短鏈接、HTTP協議等多種協議數據轉發
二、多參數水質在線監測設備系統組成
供水水質監測微系統由供電單元、水泵控制單元、分析測試單元、顯示單元、水泵單元和遠程通訊單元及集成箱主體單元組成。
1.供電單元
電源AC220V。
2.水泵控制單元
智能型自吸泵最高揚程:25m開口流量:1.8m3/h
3.分析測試單元
分析測試單元，主要由pH、溶解氧、電導率、濁度、ORP、溫度傳感器構成，通過螺紋或緊配固定件固定于流通池上，傳感器主要參數如下：
| 序號 | 傳感器類型 | 測量范圍 | 測量原理 | 測量精度 | 配置 |
| 1 | 溫度 | 0~50℃ | 高精度數字傳感器 | ±0.3℃ | √ |
| 2 | 電導率 | 0~5000uS/cm | 接觸式電極法 | ± 1.5% | √ |
| 3 | pH | 0~14（ph） | 電化學（鹽橋） | ± 0.1PH | √ |
| 4 | 溶解氧 | 0~20mg/L | 熒光壽命法 | ± 2% | √ |
| 5 | 氨氮 | 0-100.00mg/l | 離子選擇電極法 | ±1mg | √ |
| 6 | 濁度 | 0~40NTU（選） | 散射光法 | ± 1% | |
| 7 | COD | 0～500mg/ L | UV254 吸收法 | ±5% |
注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝,以上水質傳感器工作環境0-50℃，<0.3Mpa
4.顯示單元
多參數監測儀，安裝于柜門處，進行數據采集、解析、顯示、通訊、數據保存操作，
安卓版本：4.4.2·CPU：四核Cortex?-A7·RAM/ROM：512M/4G·屏幕：7寸電容觸屏·供電：12V/1A·支持U盤擴展，支持內存卡擴展
5.遠程通訊
RS485接口MODBUS-RTU通訊協議出廠設備地址6十進制支持03功能碼讀取數據
6. 設備箱主體單元
| 安裝方式 | 機柜落地是安裝，基座。 |
| 外形尺寸 | 1684mm*560mm*510mm 50-100mm可調 |
| 外殼材質 | 216不銹鋼。 |
| 防護等級 | IP54 |
| 供電 | 市電AC220V |
| 進水口 | 4分PE管 |
| 出水口 | 6分凈水器PE管 |
| 排污口 | 4分凈水器軟管，（也可手動定期排污） |
| 自吸泵 | 電機功率:200W |
| 額定電壓:AC220V/50hz | |
| 水泵尺寸210*145*245/mm | |
| 最大吸程:8m；最高揚程:25m | |
| 開口流量: 1.8m3/h | |
| 配套傳感器（選） | PH：0-14溶解氧：0-20mg/L濁度：0-40NTU電導率：0-5000us/cm溫度：0°C~50°C |
